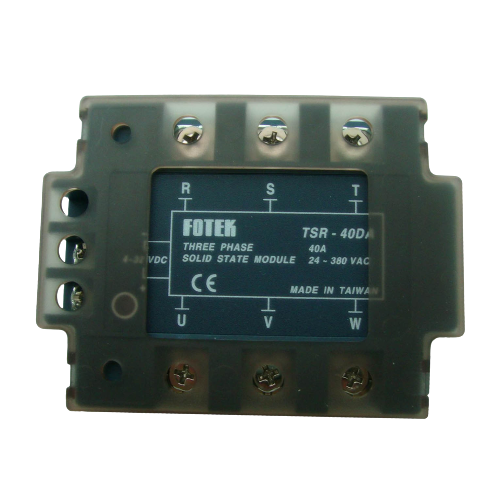

Трехфазное твердотельное реле FOTEK TSR-40 DA

Товарный Код: 569
Твердотельные реле серий SSR и TSR

Характеристики

  • Модель:
  • TSR-40DA
  • Тип:
  • (DC-AC)
  • Ном. управляющее напряжение:
  • 4 ... 32 В DC
  • Напряжение включения/выключения:
  • вкл. > 3.6 В / выкл. < 2.4 В
230 000 сум/шт.
(цены без НДС)

Описание

Расшифровка обозначений моделей

SSR - 40 D A - H
1   2 3 4   5



1   Серия:
SSR: однофазное твердотельное реле;
TSR: трехфазное твердотельное реле.
2   Ток нагрузки:   10 = 10А; 25 = 25А; 40 = 40А; 50 = 50А; 75 = 75А.
3   Входной сигнал:
D: DC 3 ... 32 В (вкл/выкл реле);
A: AC 80 ... 250 В (вкл/выкл реле);
L: 4 ... 20 мА (линейное реле);
V: переменный резистор
4   Выходное напряжение:
A: AC (переменное) напряжение;
D: DC (постоянное) напряжение.
5   Диапазон выходного напряжения:
H: 90 ... 480 В (AC);
Нет: 24 ... 380 В (AC).

Характеристики

  • Модель:
  • TSR-40DA
  • Тип:
  • (DC-AC)
  • Ном. управляющее напряжение:
  • 4 ... 32 В DC
  • Напряжение включения/выключения:
  • вкл. > 3.6 В / выкл. < 2.4 В
  • Ток срабатывания:
  • 7.5 мА / 12 В
  • Ном. напряжение нагрузки:
  • 24 ... 380 В AC 90 ... 480 В AC
  • Пиковое напряжение:
  • Более 1200 В
  • Ном. ток нагрузки:
  • 40 А
  • Макс. кратковрем. ток:
  • 410 А
  • Ток утечки:
  • 12.5 мА при 380 В
  • Время отклика:
  • На входной сигнал - менее 20 мс
  • Диэлектрическая прочность:
  • Более 2.5 кВ AC / 1 мин
  • Сопротивление изоляции:
  • Более 50 МОм / 500 В DC
  • Диапазон раб. температур:
  • -20 °C ... +80 °C
